CONTADORES DE CHORRO ÚNICO
Los contadores de chorro único son contadores de esfera totalmente seca, con protección antimagnética,
para Agua Fría (30ºC) (Mod. USF-P) o Agua Caliente Sanitaria (90ºC) (Mod. USC-P),
con relojería giratoria 360º para una lectura cómoda en cualquier tipo de instalación,
tanto
horizontal como vertical, preequipados para montaje de impulsos, M-Bus, Via
Radio...
La relojería de los contadores se fabrica con 8 rodillos.
Además incorporan tapa de protección de la relojería.
Calibres desde 1/2" DN15 mm hasta 1-1/2" DN 40 mm, presión nominal PN 16.
La instalación de los contadores de chorro único, puede hacerse en posición horizontal o vertical, como aparece en su homologación.
Todos los modelos para agua fría y caliente están disponibles, bajo pedido,
con cable emisor de impulsos (tipo reed - libre de potencial) Modelo (-I).
|
La gama de modelos de contadores de chorro único con emisor de impulsos para agua fría y caliente están preparados para conectarse a sistemas de telelectura de caudales, control proporcional de bombas, emisores vía radio, unidades digitales de sistemas Bus, autómatas. etc. Estos contadores están equipados de serie con el emisor reed o inductivo. Así el cable emisor de impulsos que está conectado encima de la relojería del contador emite 1 o 10 pulso por cada litro de volumen medido. En los contadores de chorro único modelos USF-P-I y USC-P-I el valor de impulsos de serie es 1 o 10 litro/impulso. |

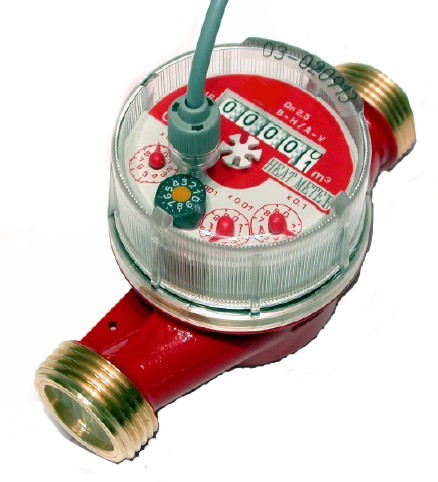

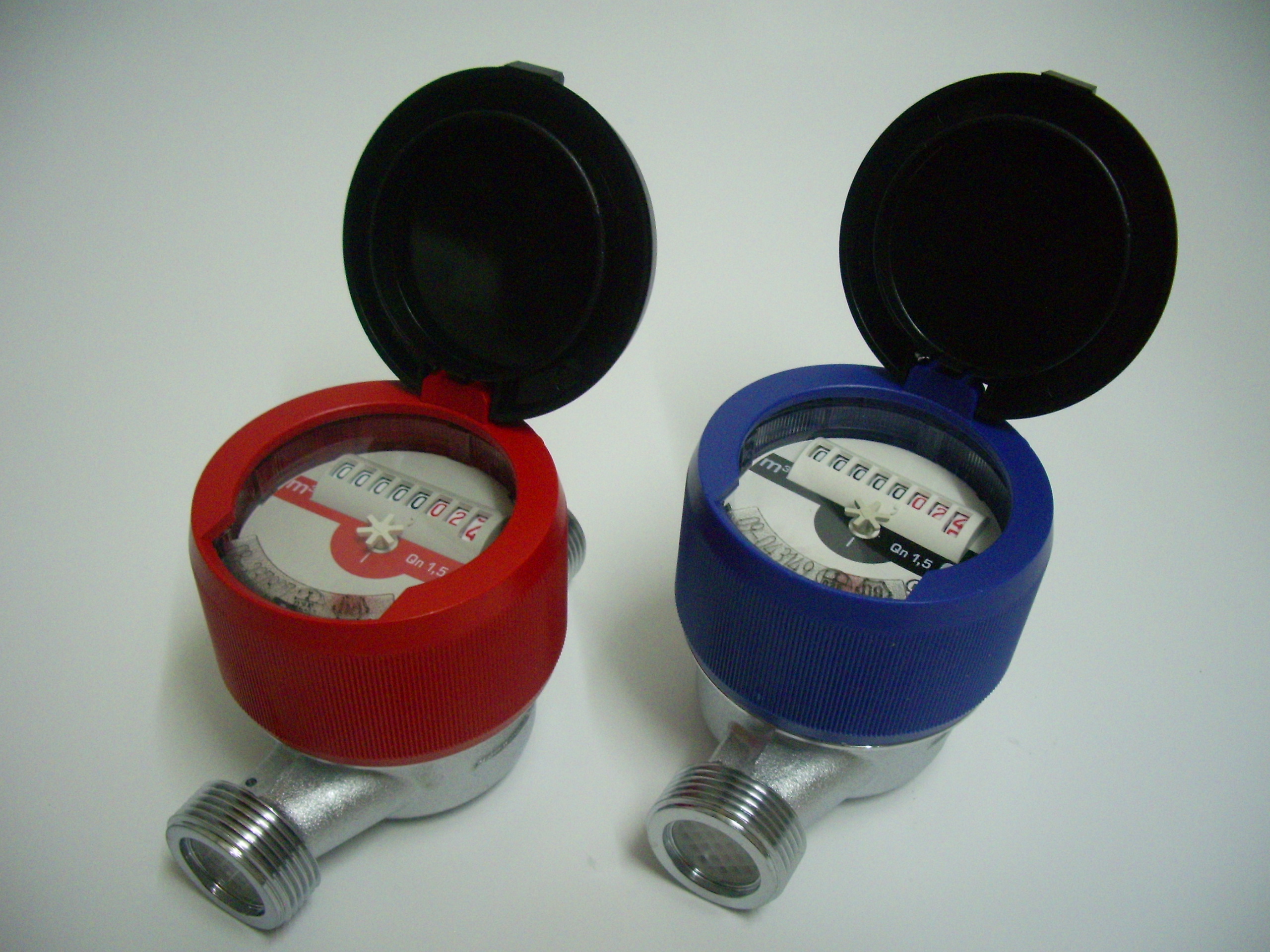

Chorro Único para agua fría (mod. USF-P) Chorro único para agua caliente con emisor de impulsos (mod. USC--P-I)

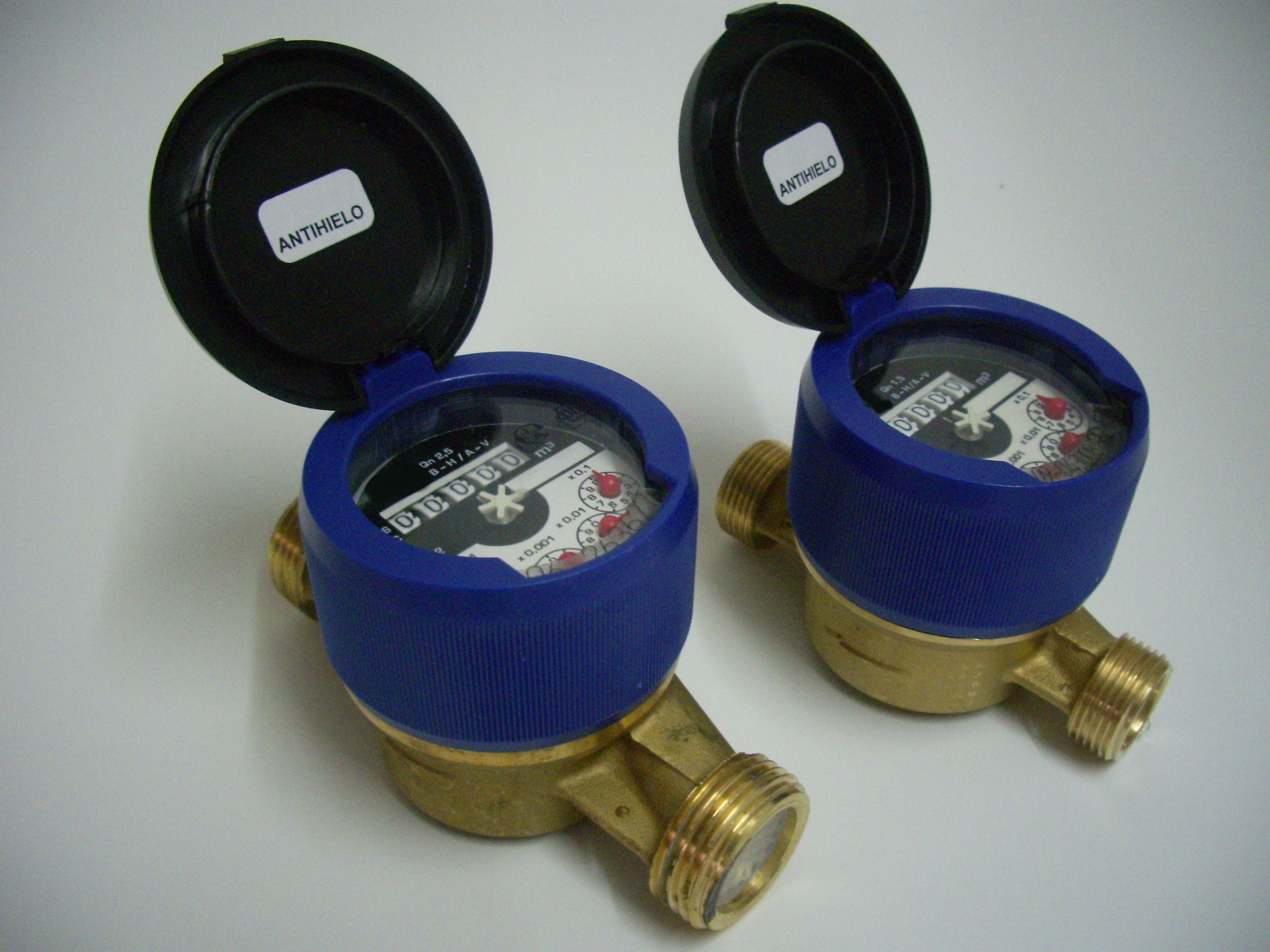

CONTADORES ANTIHIELO
Existe una versión especial Anti-Hielo (-AH) en diámetros 15 y 20 mm donde la pletina intermedia del interior del cuerpo del contador permite el aumento del volumen del agua al congelarse. El contador Anti-Hielo externamente es similar a cualquier contador estándar, pero con este sistema evita la rotura del cuerpo del contador, y por lo tanto en las zonas frías evita la sustitución anual de los contadores.
Datos Técnicos (USF-P, USC-P, USF-P-I, USC-P-I). Ratio 80H / 40V (Anteriormente Clase Metrológica B"
|
Datos técnicos: ( DN ) |
13 -15- ½” |
20 – ¾” |
25 – 1” |
30 – 1-1/4” |
40 – 1-½” |
|
Caudal permanente Q3 (m3/h) |
2,5 |
4 |
6,3 |
10 |
16 |
|
Caudal máximo Q4 (m3/h) |
3,125 |
5 |
7,875 |
12,5 |
20 |
|
Caudal mínimo Q1 (l/h) |
31,25 |
50 |
78,75 |
125 |
200 |
|
Conexiones rosca contador |
7/8”- ¾” ¾”- ¾” |
1”-1” |
1-1/4”-1-1/4” |
1-½”-1-½” |
2”-2” |
|
Caudal de arranque (l/h) |
6 |
11 |
20 |
20 |
25 |
|
Longitud del contador (sin racores) mm. (1) |
115-110-80 |
130-115 |
160 |
160 |
200 |
|
Longitud del contador (con racores) mm. |
195-190-160 |
226-195 |
260 |
280 |
340 |
|
Altura del contador (con tapa abierta) mm. (2) |
138 |
143 |
185 |
185 |
195 |
|
Altura del contador (con tapa cerrada) mm. (3) |
70 |
74 |
128 |
128 |
142 |
| Presión PN |
16 |
16 |
16 |
16 |
16 |
| Ratio (anteriormente Clase Metrológica) |
80H/40V |
80H/40V |
80H/40V |
80H/40V |
80H/40V |
|
Peso (sin racores) kg. |
0,440 |
0,520 |
2,900 |
2,900 |
4,500 |
|
Diámetro de la relojería mm. (4) |
72 |
72 |
100 |
100 |
110 |
Características principales (USF-P y USC-P).
Esfera Seca.
Relojería herméticamente aislada.
Protección antimagnética.
Ratio 80 y 160. (Anteriormente Clase B y Clase C respectivamente).
Alta sensibilidad de arranque.
Instalación horizontal y vertical.
Calibres desde 1/2" DN15 hasta 1-1/2" DN 40.
Agua Fría hasta 30ºC. (seguro hasta 50º)
Agua Caliente hasta 90ºC.
Versiones especiales hasta 130ºC.
Con certificado de conformidad CE, MID según directiva 2004/22/EC.
Versión especial: Anti-Hielo en 15 y 20mm. (-AH)
Preequipados para emisor de pulsos Reed, o montaje de sensor inductivo.
Emisor de Impulsos (-I):
Valor estándar de impulsos 1 litros/impulso; otros valores según pedido.
Emisor de impulsos recambiable posteriormente sin romper el precinto del contador.
En todos los modelos con emisor de impulsos es posible la conexión a sistemas bus o vía radio.
Modelos de Contadores de Chorro único:
USF-P: Contador chorro único agua fría preequipado (para posterior montaje emisor de impulsos).
USC-P: Contador chorro único agua caliente preequipado (para posterior montaje emisor de impulsos).
USF-P-I: Contador chorro único agua fría con emisor de impulsos.
USC-P-I: Contador chorro único agua caliente con emisor de impulsos.
USF-AH: Contador chorro único agua fría anti-hielo.
USF-AH-P-I: Contador chorro único agua fría anti-hielo con emisor de impulsos.
