CONTADORES WOLTMAN
Existen contadores tipo Woltman de distintos modelos básicos y versiones especiales.
Los contadores Woltman por ejemplo son contadores de esfera totalmente seca.
Solamente la turbina se encuentra bajo el agua. El inserto de medición está encapsulado.
El visor no se empaña interiormente, garantizando su fácil lectura.
La pérdida de carga por efectos de la medición es mínima.
Los contadores Woltman se caracterizan por su gran estabilidad de medición.
Todos los contadores Woltman están preequipados para montaje de impulsos, M-Bus, Via Radio,...
La instalación de los contadores woltman puede hacerse en posición horizontal,
vertical o inclinada, según consta en su homologación.

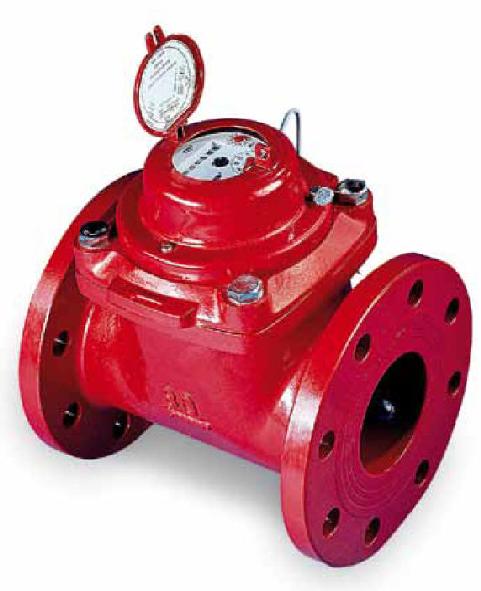

Woltman para agua fría (WSF-P) Woltman para agua caliente (WSC-P)
Existen contadores Woltman para riego y piscinas, disponemos de un modelo especialmente diseñado para estas aplicaciones.

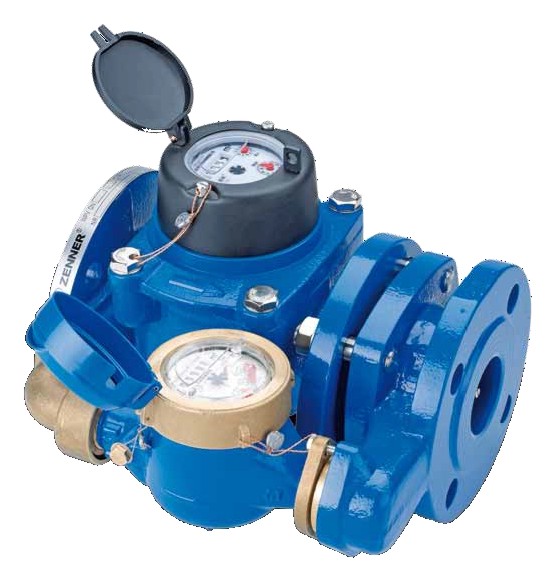

Contador Woltman Combinado: Nuestra gama de productos incluye también contadores Woltman combinados. Estos miden caudales muy grandes y pequeños, según las necesidades, por ejemplo para tuberías usadas por bomberos en caso de incendio. El caudal normal de estas tuberías es muy bajo, y de repente se necesita a corto plazo un múltiple de ese caudal. En este caso el contador pequeño (secundario) se para y el contador para grandes caudales (principal) se pone en marcha. Nuestros contadores combinados destacan por su exactitud de medición, también en el campo de conmutación y en caso de pérdida mínima de presión bajo carga máxima. Son muy simples en la construcción, durables en el servicio y muy livianos.
Woltman Combinado (WSF-P-CB)
Todos los modelos de contadores que disponemos, en opción, pueden ir provistos con un cable emisor de impulsos (-I) para conectarlos a cualquier sistema de telelectura, telecontrol, automatismos, etc. La configuración de impulsos dependerá principalmente del diámetro de contador.
En los contadores tipo Woltman modelos WSF-I y WSC-I el valor de impulsos de serie es 100 litros/impulso hasta 125 mm.
Opcionalmente existen otras configuraciones, dependiendo del diámetro de contador.
Datos Técnicos (WSF, WSC, WSF-I , WSC-I, WSF-P, WSC-P):
|
Datos técnicos: |
50-2” |
65-2½” |
80-3” |
100-4” |
125-5” |
150-6” |
200-8” |
250-10” |
300-12” |
|
Caudal máximo (m3/h) |
30 |
50 |
80 |
120 |
200 |
300 |
500 |
800 |
1200 |
|
Caudal nominal (m3/h) |
15 |
25 |
40 |
60 |
100 |
150 |
250 |
400 |
600 |
|
Longitud total del contador mm. (1) |
200 |
200 |
225 |
250 |
250 |
300 |
350 |
450 |
500 |
|
Diámetro exterior de la brida mm. (2) |
165 |
186 |
200 |
220 |
250 |
283 |
340 |
406 |
460 |
|
Altura del contador (con tapa cerrada) mm. (3) |
214 |
234 |
234 |
250 |
275 |
310 |
338 |
438 |
465 |
|
Peso ( kg.) |
12 |
13 |
14 |
18 |
22 |
38 |
48 |
75 |
95 |
Características principales (WSF-P, WSC-P):
Esfera Seca.
Relojería herméticamente aislada.
Clase metrológica B.
Permite la instalación tanto horizontal como vertical.
Cambio fácil del inserto de medición (sin desmontar carcasa).
Para agua fría (hasta 50 ºC)
Agua Caliente (hasta 130 ºC).
Con homologación y Verificación Primitiva CE.
Opcionalmente: Con emisor de impulsos (-I).
Preequipados para emisor de pulsos Reed, o montaje de sensor inductivo.
Versión con Emisor de Impulsos (-I):
Valor estándar de impulsos 100 litros/impulso (hasta 125 mm); otros valores según pedido.
Emisor de impulsos recambiable posteriormente sin romper el precinto del contador.
En todos los modelos con emisor de impulsos es posible la conexión a sistemas bus o vía radio.
Modelos de Contadores tipo Woltman:
WSF-P: Contador tipo woltman agua fría preequipado (para posterior montaje emisor de impulsos).
WSC-P: Contador tipo woltman agua caliente preequipado (para posterior montaje emisor de impulsos).
WSF-I: Contador tipo woltman agua fría con emisor de impulsos.
WSC-I: Contador tipo woltman agua caliente con emisor de impulsos.
Descargar catálogo de características técnicas:
