SISTEMA DE LECTURA M-BUS
M-Bus: Sistema estándar de lectura automática de contadores, que permite centralizar las lecturas en un punto.

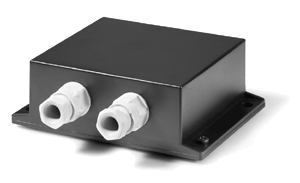

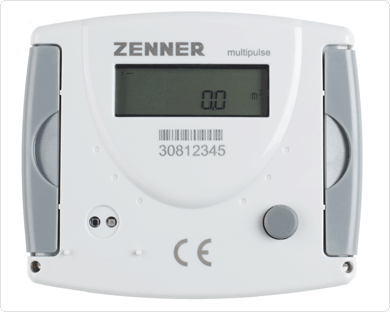

Los contadores tienen que disponer de conexión M-Bus, mediante adaptador de pulsos a M-Bus.

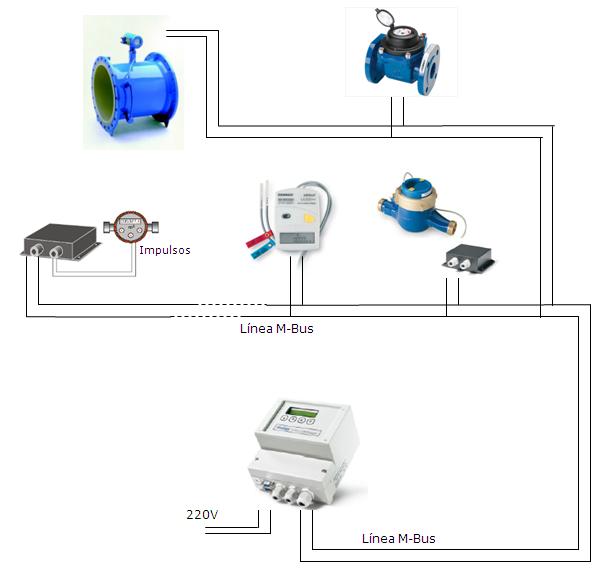

Con un único cable de 2 hilos apantallado (que conecta todos los contadores del sistema M-Bus en paralelo) se pueden leer todos los contadores desde un único punto.
La conexión de los contadores no precisa de ningún orden.
En los sistemas M-Bus es necesario un Concentrador o Conversor Bus que será el punto de lectura y punto de alimentación de todo el sistema. Si se utiliza un concentrador con pantalla las lecturas aparecen reflejadas en la misma cuando se soliciten y es posible descargarlas a un portátil. Si se utiliza un concentrador sin pantalla será necesario un PC para conectarlo al concentrador y descargar las lecturas.

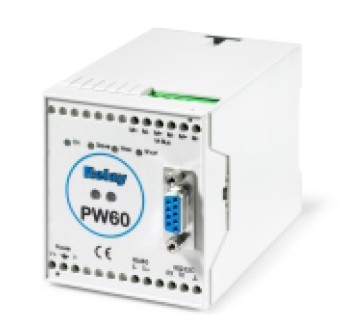

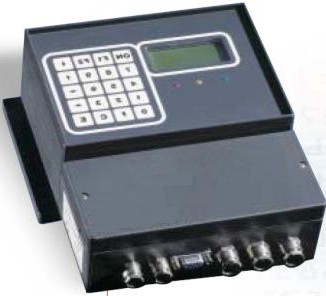

Conversor M-Bus con pantalla (izq) Conversor M-Bus sin pantalla con RS-232 (dcha)
El concentrador además de permitir la lectura de todos los contadores del sistema M-Bus, alimenta eléctricamente a todo el sistema, permitiendo que los contadores conectados al sistema no consuman sus baterías (siendo étas de reserva), éstas sólo son necesarias en caso de fallo del suministro eléctrico.
El número máximo de contadores en un sistema M-Bus está limitado por el tipo de Conversor que se utilice ( 20, 60, 120 y 250 contadores). Pero es posible ampliarlo mediante equipos Repetidores.
Con el sistema M-Bus es posible centralizar la lectura de todos los contadores de agua fría, agua caliente sanitaria, calefacción, energía solar, .... de un edificio en un único punto de lectura (situado por ejemplo en la portería, cuarto calderas,...)
CARACTERÍSTICAS PRINCIPALES DEL SISTEMA M-BUS:
Sistema estándar normalizado EN-1434.
Contadores con conexión M-Bus.
Conexión de los contadores mediante cable apantallado (2 hilos).
Centralización de lecturas. (Concentrador - Conversor Bus).
Convertidor - Concentrador Bus con conexión a red eléctrica, con toma de tierra.
Alimentación de los contadores a través del Bus (sin consumo de las baterías).
Convertidor - Concentrador Bus con o sin pantalla.
Posibilidad de descargar todas las lecturas directamente a un PC.
Muy fácil instalación.
