CONTADORES DE ENERGÍA - KILOCALORÍAS - CALEFACCIÓN - ENERGÍA SOLAR
Todos los contadores de energía, utilizados para distintas aplicaciones, tienen los siguientes componentes:
Unidad volumétrica (contador), que dependiendo del calibre será diferente, compacta, chorro único, chorro múltiple ó woltman.

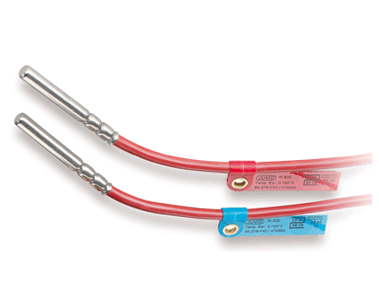

Las sondas térmicas registran los valores de las temperaturas de la ida y el retorno.
La unidad digital electrónica con display que calcula la energía térmica consumida a partir de los valores, diferencial de temperaturas y caudal.

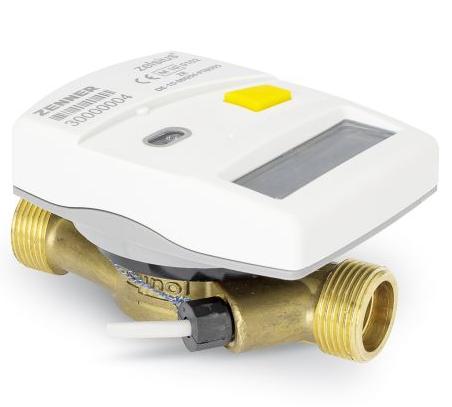

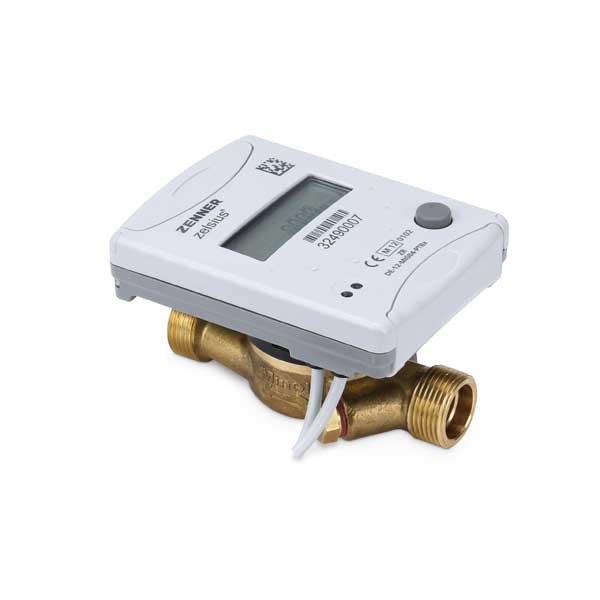

Contador de Energía (Mod. COMPACT)
El contador de energía COMPACT electrónico está diseñado para las necesidades actuales.
Este contador se fabrica únicamente para caudal Qn 1,5 m3/h y Qn 2,5 m3/h (15 y 20 mm).
Incorpora display para visualización de consumos y datos, par de sondas de temperatura Pt500.
En opción dispone de conexión a sistemas centralizados de telelectura M-Bus y dispone
de
entradas / salidas adicionales configurables de impulsos.
Datos Técnicos (COMPACT):
|
Datos técnicos: |
15- ½” |
20- ½” |
|
Caudal máximo (m3/h) |
3 |
5 |
|
Caudal nominal (m3/h) |
1,5 |
2,5 |
|
Sensibilidad (l/h) |
7 |
15 |
|
Conexiones rosca contador |
¾”- ¾” |
1”-1” |
|
Presión máxima (bar) |
16 |
16 |
|
Longitud del contador (sin racores) mm. (1) |
110 |
130 |
|
Longitud del contador (con racores) mm. |
190 |
228 |
Características principales (COMPACT):
Electrónico..
Qn 1,5 y Qn 2,5 (15 y 20 mm)
Norma EN-1434 - MID.
Alta sensibilidad de arranque.
Instalación horizontal y vertical.
Temperatura máxima 130ºC.
Puerto óptico para lectura y configuración.
Opcionalmente: Conexión a sistemas M-Bus. (-MB)
Opcionalmente: Salidas / Entradas de impulsos configurables.
Opcionalmente: Lectura vía radio.
Para diámetros y caudales mayores se utilizan otros modelos de contadores que describimos a continuación:
Contadores de chorro único para caudales de 1,5 y 2,5 m3/h (15 y 20mm) (Mod. USKC).
Chorro múltiple hasta 10 m3/h (40mm) (Mod. MSKC).
Woltman para caudales desde 15 m3/h (50mm) en adelante (Mod. WSKC).

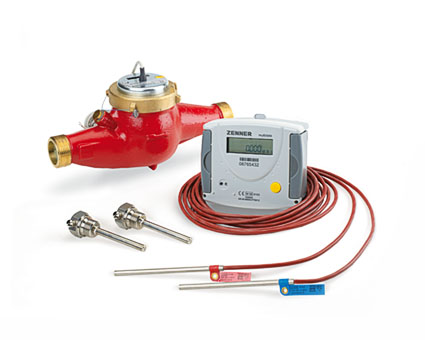

Contadores de Energía (de izq a dcha): (Mod. USKC) (Mod. MSKC) (Mod. WSKC)
Estos modelos de contadores (USKC, MSKC y WSKC) utilizan e incorporan la Central Digital de Cálculo de Energía (Mod. CDCE)
con display, que combina una acreditada tecnología de medición y un elevado nivel de fiabilidad.
Además dispone de conexión a sistemas M-Bus y entradas / salidas adicionales configurables de impulsos.
Central Digital de Cálculo de Energía
(CDCE)
Esta Central Digital lleva conectada las 2 sondas de temperatura que permiten obtener el diferencial de temperatura entre la ida y el retorno de la instalación.
Las sondas de temperatura se conectan en una té con portasondas o en una válvula de esfera con portasondas incorporado.

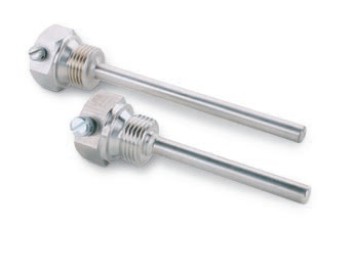

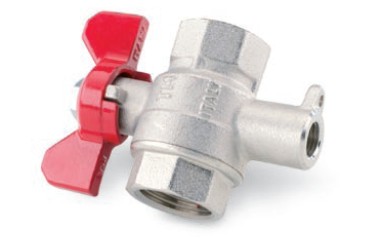

Vaina portasondas (1/2") Válvula de esfera con portasondas.
Datos Técnicos (USKC):
|
Datos técnicos: ( DN ) |
15- ½” |
20 – ¾” |
|
Caudal máximo (m3/h) |
3 |
5 |
|
Caudal nominal (m3/h) |
1,5 |
2,5 |
|
Sensibilidad (l/h) |
7 |
15 |
|
Conexiones rosca contador |
¾”- ¾” |
1”-1” |
|
Presión máxima (bar) |
16 |
16 |
|
Longitud del contador (sin racores) mm. (1) |
110 |
130 |
|
Longitud del contador (con racores) mm. |
190 |
228 |
Datos Técnicos (MSKC):
|
Datos técnicos: ( DN ) |
25 – 1” |
30 – 1 ¼” |
40 – 1 ½” |
|
Caudal máximo (m3/h) |
7 |
10 |
20 |
|
Caudal nominal (m3/h) |
3,5 |
5 |
10 |
|
Presión máxima (bar) |
16 |
16 |
16 |
|
Longitud del contador (sin racores) mm. (1) |
260 |
260 |
300 |
|
Longitud del contador (con racores) mm. |
360 |
360 |
440 |
Datos Técnicos (WSKC):
|
Datos técnicos: |
50-2” |
65-2½” |
80-3” |
100-4” |
125-5” |
150-6” |
200-8” |
* |
|
Caudal máximo (m3/h) |
30 |
50 |
80 |
120 |
200 |
300 |
500 |
|
|
Caudal nominal (m3/h) |
15 |
25 |
40 |
60 |
100 |
150 |
250 |
|
|
Longitud total del contador mm. |
200 |
200 |
225 |
250 |
250 |
300 |
350 |
|
|
Diámetro exterior de la brida mm. |
165 |
186 |
200 |
220 |
250 |
283 |
340 |
* Para diámetros superiores consultar.
Características principales (USKC, MSKC, WSKC):
Esfera Seca.
Relojería herméticamente aislada.
Protección antimagnética.
Clases metrológicas B o C.
Alta sensibilidad de arranque.
Instalación horizontal y vertical.
Norma EN-1434 - MID.
Temperatura máxima 130ºC.
Con Homologación y Verificación Primitiva CE.
Puerto óptico para lectura y configuración.
Opcionalmente: Conexión a sistemas M-Bus. (-MB)
Opcionalmente: Salidas / Entradas de impulsos configurables.
Opcionalmente: Lectura vía radio.
Modelos de Contadores de Energía:
COMPACT: Contador Energía compacto estándar, incluye unidad volumétrica con electrónica digital y par de sondas de temperatura.
USKC: Contador Energía chorro único estándar, incluye unidad volumétrica, unidad digital electrónica y par de sondas de temperatura.
MSKC: Contador Energía chorro múltiple estándar, incluye unidad volumétrica, unidad digital electrónica y par de sondas de temperatura.
WSKC: Contador Energía tipo woltman estándar, incluye unidad volumétrica, unidad digital electrónica y par de sondas de temperatura.
Opciones:
- MB: Contador de energía con conexión a sistema M-Bus.
- SS: Contador de energía con salidas adicionales de impulsos.
- EE: Contador de energía con entradas adicionales de impulsos.
CONTADORES ULTRASÓNICOS DE
ENERGÍA - KILOCALORÍAS - CALEFACCIÓN - ENERGÍA SOLARUna variante, que ofrecemos para calorías, es la medición por ultrasonidos. En ella no hay piezas móviles en la medición del flujo, lo que evita ruidos.
El principio de medición de este sistema es el de retardo diferencial (aceleración en sentido del flujo y desaceleración en sentido contrario) para hallar
la velocidad del flujo y consecuentemente el caudal.
Esta información se envía por medio de impulsos electrónicos a placa de la Unidad Central (UC).
Su instalación puede hacerse en cualquier posición, horizontal, vertical... (nunca con la pantalla mirando al suelo).
Descargar catálogo de características técnicas:
